一、产品描述：

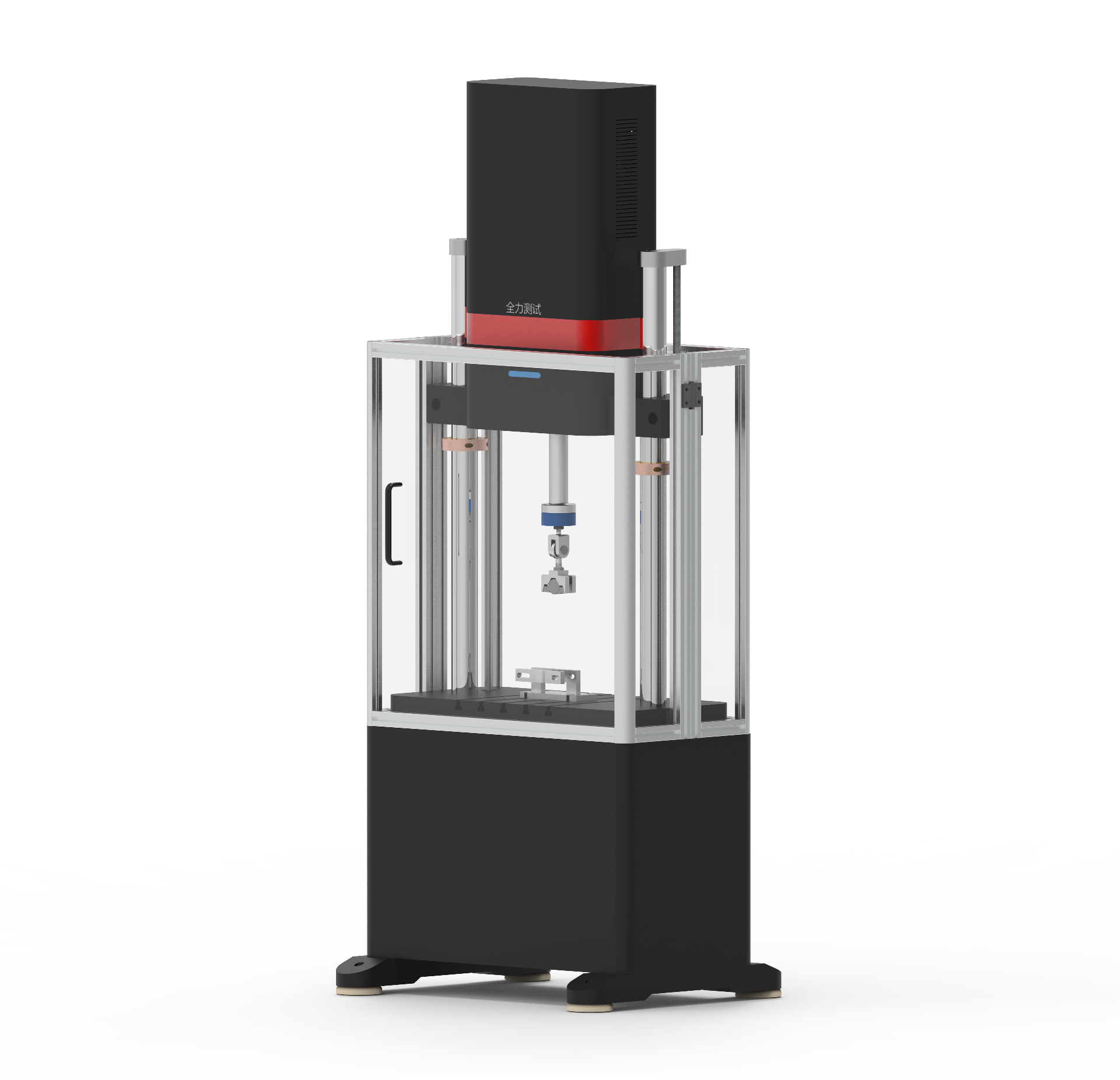

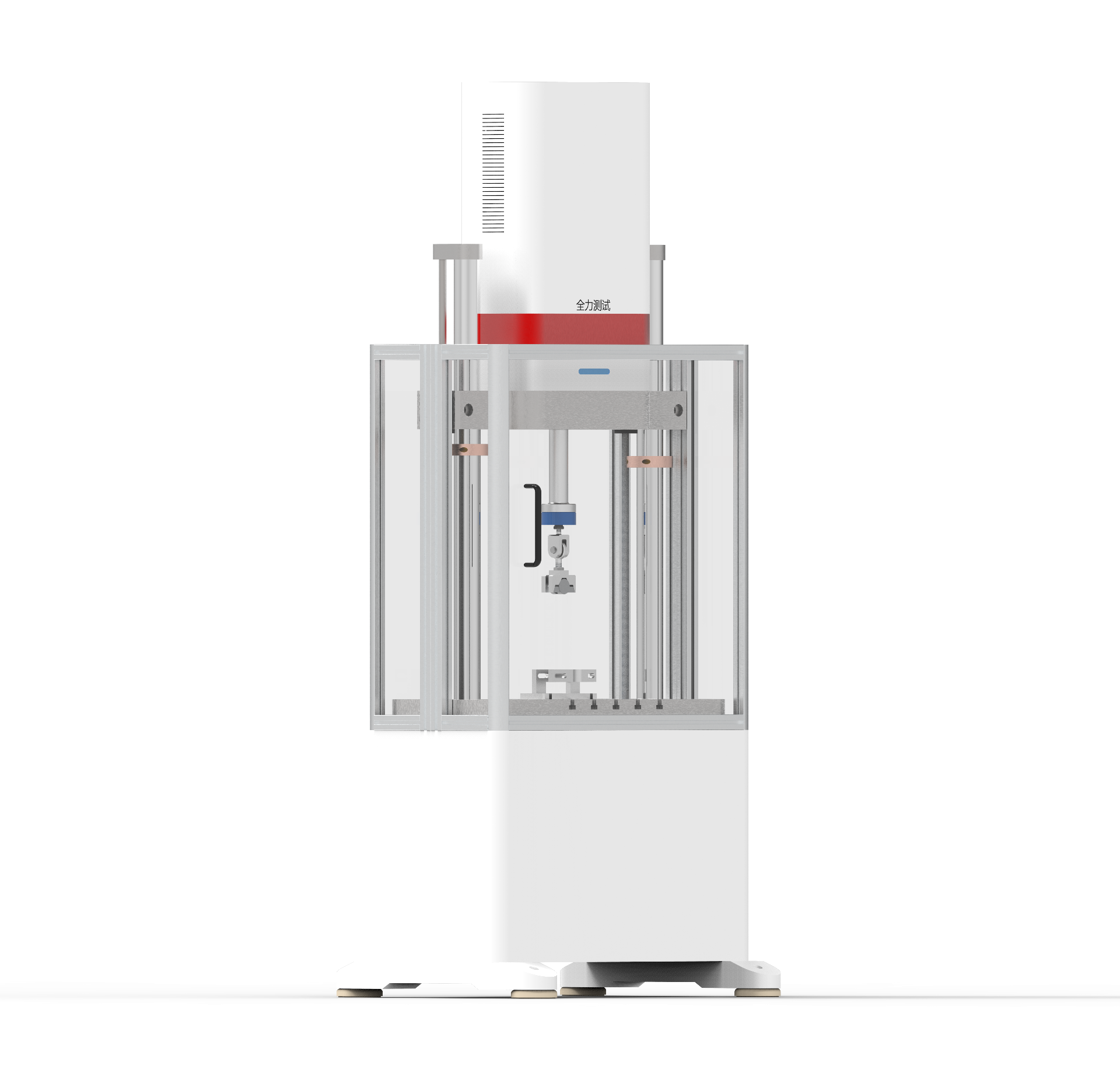

CTS-EF系列微机控制电子式疲劳试验系统主要用于非金属质料、弹性体、橡胶制品、减震器、隔离器的动刚度或静刚度试验以及质料和结构件的疲劳性能试验 ，也可用于质料的静态拉伸、压缩试验。该设备接纳电动驱动的方法 ，实现伺服直线运动 ，利用电动缸实现加载及动态往复行动 ，易于装置、操作简单、静音效果好�？膳浔父呶侣⒌臀孪洹⒏涞惹榭鲎爸� ，实现试样在差别情况下的力学测试。
二、性能特点：
1、该系统主要由伺服电机与电动缸结合起来的伺服电动缸提供动力 ，笔直往复运动的方法 ，实现对试样疲劳测试的要求。
2、选用进口伺服电机可实现行业最快的响应频率2.0kHz ，反应速度快；横梁行动平滑、停止时无振动。
3、负荷传感器有150%过载能力 ，置于作动活塞前端 ，带自锁紧螺母。
4、系统接纳消隙装置 ，力值自动定心 ，减小侧向力 ，降低高频拉压试验时的攻击 ，改善试验波形。
5、伺服电行动动器标准电动缸重复定位精度抵达±0.01mm以上 ，噪音低、节能、洁净、高刚性。
6、单通道全数字伺服控制器做为系统控制器 ，带力和位移的信号调理单位（可扩展）。
7、伺服控制具有载荷、位移、变形三个闭环控制回路 ，各控制模式之间具有平滑切换功效。
8、信号爆发器波形种类：正弦波、方波、角波、斜波以及外部输入波等。
9、控制系统配套有多种应用软件、套件可供选择。
三、满足标准：
1)GB/T 2611-2007 《试验机通用技术要求》
2)GB/T16825.1-2008 《静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》
3)JB9397—2002《拉压疲劳试验机技术条件》
4)GB/T 3075 金属轴向疲劳试验要领
5)GB/T 6398 金属质料 裂纹扩展试验要领
6)GB/T 4337 金属旋转弯曲疲劳试验要领
四、技术参数：
技术名称 | 技术参数 | |||
产品型号 | CTS-EF10 | CTS-EF20 | CTS-EF50 | CTS-EF100 |
最大试验力（kN） | ±10 | ±20 | ±50 | ±100 |
试验力丈量规模 | 最大试验力的1%-100% Fs | |||
最大位移（mm） | ±100 ，示值精度±0.5%Fs | |||
位移重复定位精度（mm） | 0.005 | |||
额定速度（mm/s） | 600-1000 | |||
试验波形 | 正弦波、三角波、方波等 | |||
试验频率（Hz） | 0.01-50 | |||
