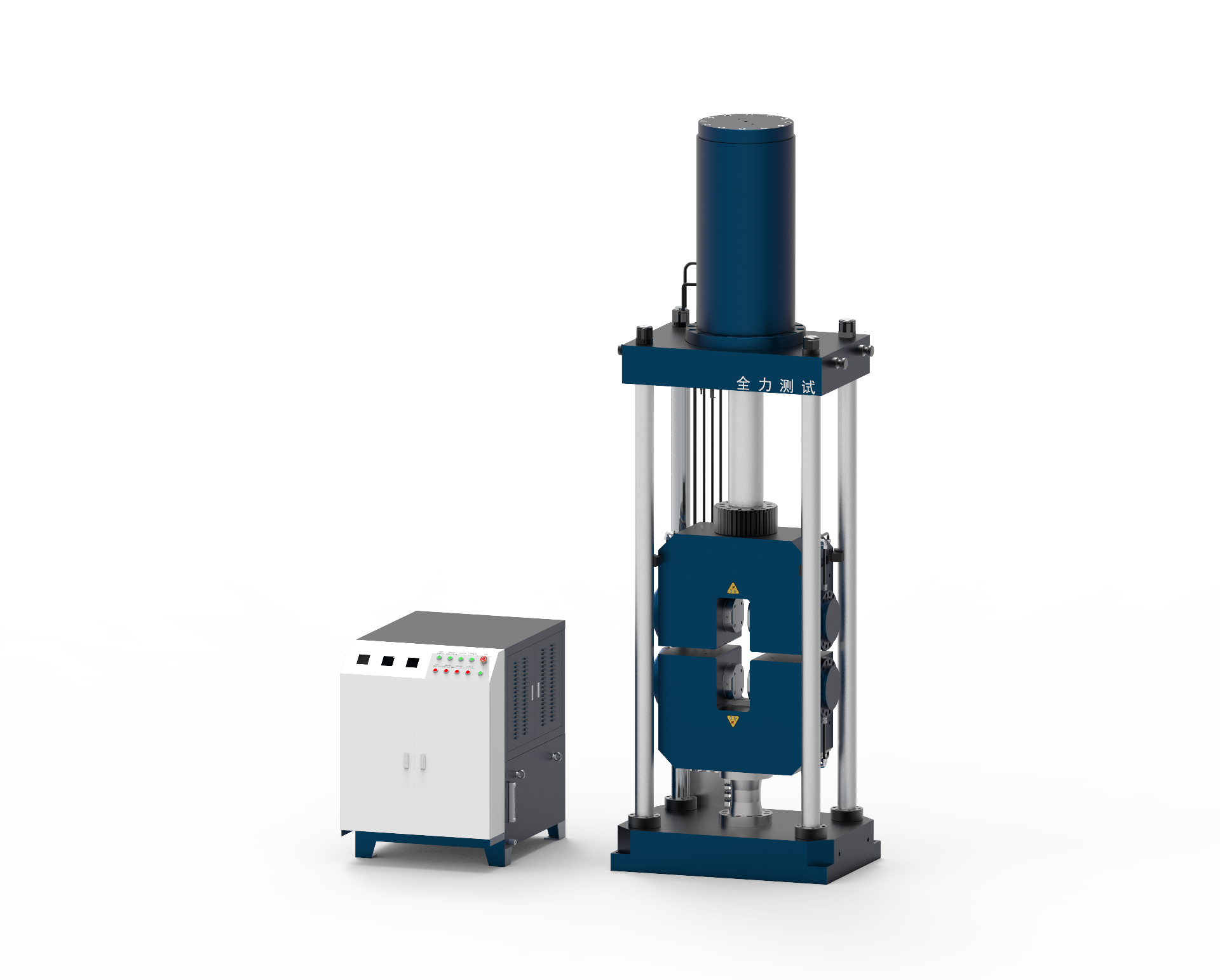

CTS-ST系列微机控制电液伺服拉力试验机
一、产品概述:
CTS-ST系列微机控制电液伺服拉力试验机接纳油缸上置式主机 ，主要用于种种金属质料和非金属质料的拉伸力学性能试验 ，可广泛应用于建筑、建材、冶金、交通、能源、科研单位、大专院校、质量检测中心和商品检测等部分 。试验操作和数据处理均切合GB/T 228.1-2021《金属质料 拉伸试验 第1部分 室温试验要领》的要求 。
二、产品特点:
1、四立柱框架结构 ，刚度高、抗侧向力强 。
2、双向油缸 ，密封性能好 ，精度高 。
3、高精度双向拉压负荷传感器 ，结构合理 ，丈量精度高 ，线性重复性好 。
4、平推夹具 ，对试样轴向力值影响小 。
三、主要技术参数:
技术名称 | 技术参数 | ||
产品名称 | CTS-ST600 | CTS-ST1000 | CTS-ST2000 |
最大试验力（kN） | 600 | 1000 | 2000 |
试验力丈量规模 | 最大试验力的1%～100% | ||
试验力示值相对误差 | ±0.5%/±1% | ||
试验力区分力 | 1/500000 Fs | ||
试验力加载速率规模 | 0.02%—2% Fs /s | ||
横梁位移示值相对误差 | ±0.5% | ||
变形丈量精度 | ±0.5%/±1% | ||
变形丈量系统（标距mm/变形mm） | 50/10（可选其他） | ||
活塞最大行程（mm） | 500 | 680 | 700 |
活塞移动最大上升速度（mm/min） | 200 | ||
活塞移动最大下降速度（mm/min） | 240 | ||
拉伸钳口最大间距（mm） （包括活塞行程） | 600 | 700 | 750 |
夹持方法（液压夹紧） | 楔型/平推对夹式 | ||
圆试样夹持规模（mm） | φ13-φ40 | φ15-φ60 | φ15-φ70 |
扁试样夹持规模（mm） | 2-30 | 2-60 | 2-80 |
立柱 | 4柱式 | ||
总功率（kW） | 11 | 15 | |
电源 | 三相五线制380V±10%/50Hz | ||
重量（kg） | 约4500 | 约6000 | 约10000 |
主机外形尺寸（长×宽×高mm） | 800×690×2900 | 1000×750×3580 | 1300×900×4200 |
