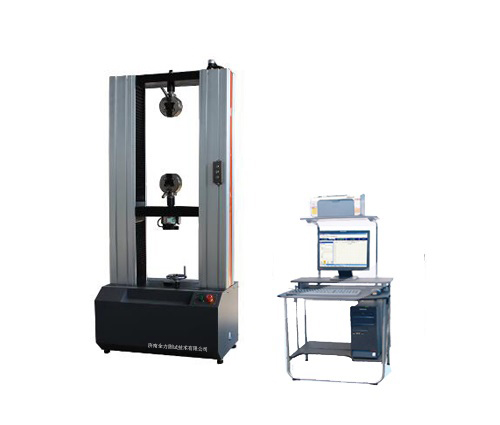

球盟会官网测试电子万能试验机:陶瓷砖试验要领：断裂模数和破坏强度约测定
本标准划定了种种类型陶瓷砖断裂模数和破坏强度的检验要领
2 引用标准
下列标准所包括的条文，通过在本标准中引用而组成为本标准的条文 。本标准出书时，所示版本均为有效 。所有标准都会被修订，使用本标准的各方探讨使用下列标准最新版本的可能性 。
GB/T 6031--1998 硫化橡胶硬度的测定（10～100 IRHD）（idt ISO 48:1994）
3 界说
本标准应接纳以下界说：
3.1 破坏荷载：从压力表上读出的使试样破坏的力，单位N 。
3.2 破坏强度：破坏荷载乘以两支撑棒之间的跨距/试样宽度，单位N 。
3.3 断裂模数：破坏强度除以沿破坏断面最小厚度的平方，单位N/mm2 。
4 原理
以适当的速率，向砖的适当外貌中心部位加力，测定其破坏荷载、破坏强度和断裂模数 。
5 仪器
5.1电子万能试验机: 能在110℃±5℃下事情的烘箱 。能取得相同测试结果的微波、红外线或其他干燥系统都可适用 。
5.2 精确到2.0%的压力表 。
5.3 金属制的两根圆柱形支撑棒，与试样接角部分用硬度为50 IRHD±5 IRHD的橡胶包裹，橡胶的硬度按GB/T 6031测定，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转 。
5.4 一根与支撑棒直径相同且用同样橡胶包裹的圆柱菜中心棒，用来通报荷载F，此棒也可稍作摆动（相应尺寸见表1） 。
表1 棒的直径、橡胶厚度和长度
砖的尺寸K 棒的直径d 橡胶厚度t 砖伸出支撑棒外的长度L
K≥95 20 5±1 10
48≤K＜95 10 2.5±0.5 5
18≤K＜48 5 1±0.2 2
6 试样
6.1 应用整砖检验，可是对超大的砖（即边长大于300mm的砖）和一些非矩形的砖，必须进行切割，切割成可能最大尺寸的矩形试样，以便安顿在仪器上检验 。其中心应与原来砖的中心一致 。在有疑问时，用整砖比切割过的砖测得的结果准确 。
6.2 每种样品的最少试样数量按表2划定 。
表2 最少试样的数量
砖的尺寸K，mm 最少试样数量
K≥48 7
18≤K＜48 10
7 办法
7.1 电子万能试验机:用硬刷刷去试样背面松散的粘结颗粒 。将试样入110℃±5℃的烘箱（5.1）中的干燥至恒重，即间隔24h的连续两称量的差值不大于0.1% 。然后将试样放在密闭的烘箱或干燥器中冷却至室外温，干燥器中放有硅胶或其他合适的干燥剂，但不可放入酸性干燥剂 。需在试样抵达室外温至少3h后才华进行试验 。
7.2 将试样置于支撑（5.3）上，使釉面或正面朝上，试样伸出每根支撑棒外的长度为L（见表1） 。
7.3 关于两面相同的砖，例如无釉马赛克，以哪面在上都可以 。关于挤压成型的砖，应将其背肋笔直于支撑棒安排，对所有其他矩形砖，应以其长边笔直于支撑棒安排 。
7.4 对凸纹浮雕的砖，在与浮雕面接触的中心棒（5.4）上再垫一层厚度与表1相对应的橡胶层 。
7.5 中心棒应与两支撑棒等距，以1N/（mm2·s）±0.2N/（mm2·s）的速率均匀地增加负载，每秒的实际增加率可按第8章的公式（2）盘算，纪录断裂荷载F 。
8 结果体现
只有在宽度与中心棒直径相等的中间部位断裂试样，其结果才华用来盘算平均破坏强度宁静均断裂模数，盘算平均值至少5个有效的结果 。
如果有效结果至少于5个，应取加倍数量的砖再作第二组试验，此时至少需要10个有效结果来盘算平均值 。
破坏强度（S）以N体现，按式（1）盘算：
S=FL/b …………………………（1）
式中：F——破坏荷载，N；
L——支撑棒之间的跨距，mm
b——试样的宽度，mm 。
断裂模数（R）以N/mm2体现，按式（2）盘算：
R=3FL/2bh2=3S/2h2……………………（2）
式中：F——破坏荷载，N；
L——支撑棒之间的跨距，mm；
b——试样的宽度，mm；
h——试验后沿断裂边测得的试橛断裂面的最小厚度1),mm 。
纪录所有结果，以有效结果盘算试样的平均破坏强度宁静均断裂模数 。
